湯淺NP蓄電池分享：直流屏系統蓄電池計算

1 系統負荷電流計算

交流正常時負荷電流計算

正常工作電流 = Σ控制負荷電流 + 0.2 * Σ儲能合閘機構電流

交流停電時負荷電流計算

停電工作電流= Σ控制設備電流 + 0.2 * Σ儲能合閘機構電流 + 事故照明

2 系統電池容量選擇

根據沖擊負荷決定最小電池容量（采用儲能合閘機構不需要此項計算）

鉛酸免維護閥控電池容量 >0.5 * 單次最大沖擊電流

鎘鎳電池容量 > 0.2 * 單次最大沖擊電流

根據交流停電待機時間確定電池容量

電池容量 > 停電時負荷電流 * T（小時）* δ1（修正系數1）* δ2（修正系數2）

δ1 = 1 ( T >= 10 )

δ1 = 1.1 ( 5 <= T <10 )

δ1 = 1.2 ( 3 <= T < 5)

δ2 = 1.0 ( 108節/2V電池 )

δ2 = 1.2 ( 104節/2V電池 )

確定電池容量

電池容量 = 計算電池容量最大值 * 電池老化系數（1.2）* 設計余量（1.0 – 1.3）

根據電池容量規格向上取整電池容量

3 整流模塊電流計算

整流模塊電流 = 正常工作電流+ 電池充電電流

電池充電電流 = 0.1 * 電池容量 （鉛酸免維護閥控電池）

電池充電電流 = 0.2 * 電池容量 （鎘鎳電池）

4 充電模塊選擇

充電/浮充電裝置采用多個高頻開關電源模塊并聯，N+1熱備份工作。高頻開關電源模塊數量配置可按如下公式選擇（即確定N的數值）。

N  ≥ （最大經常性負荷 + 蓄電池充電電流）/ 模塊額定電流

例如：直流電源系統電壓等級為220VDC，蓄電池容量為200Ah，經常性負荷為4A（最大經常性負荷不超過6A）。

充電電流(0.1C10A×200Ah) + 最大經常性負荷(約6A)＝26A。若選用10A電源模塊3臺即可滿足負荷需求(N=3)，再加一個備用模塊，共4個電源模塊并聯即可構成所需系統。

5 系統類型選擇

系統容量不大，使用空間較小的開閉所、10KV用戶站可選用壁掛電源直流系統。

 開閉所、10KV用戶站、小型35KV變電站可選用小系統直流系統。

10KV用戶站、35KV變電站，小型110KV變電站可選用中系統直流系統。

10KV用戶站、35KV-220KV變電站、中小型電廠可選用PXX直流系統。

所有電站、電廠直流系統均可選用PM4直流系統。

6 系統接線方案選擇

電站直流系統控制負荷不大的系統可選用GZDW33方案。

電站直流系統控制負荷較大的系統可選用GZDW35方案，GZDW35方案優勢在于交流正常時硅鏈不工作，直流系統發熱少，有利于控制室環境控制。

超高壓電站和電廠直流系統根據設計要求選擇電池組和充電機數量，在此基礎上確定接線方案（一般選用PM4系統實現）。

7 系統選配單元選擇

電池巡檢選配：

PMXX支持220V系統12V/節，110V系統12V/節和6V/節電池巡檢，具有尾電池檢測功能。

PMXX支持220V系統6V/節、4V/節、2V/節（使用2個單元），110V系統4V/節、2V/節電池巡檢，具有尾電池檢測功能。

絕緣檢測選配：

PMXX可監測30路支路絕緣，合閘輸出數量可設置。

PMXX可監測60路支路絕緣，合閘輸出數量可設置。

電池巡檢絕緣檢測系統選配：

用戶需要單獨管理電池巡檢和絕緣檢測時可選用。

降壓模塊選配：

可解決硅鏈降壓的發熱和有級差問題，一般采用備份模式配置，可靠性高，維護方便

12V200AH UPS電源蓄電池

產品型號：

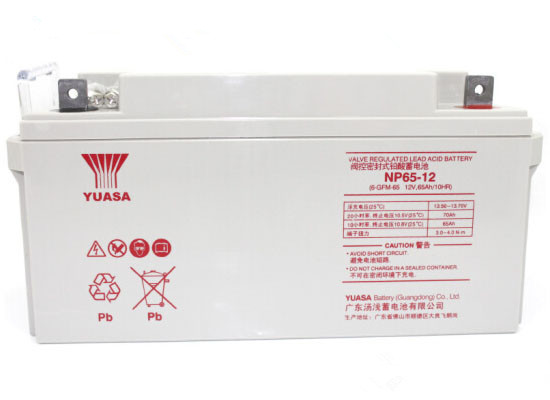

湯淺NP蓄電池產品描述：

湯淺NP蓄電池通用型設計的蓄電池產品，具有容量范圍廣、型號多、密封安全可靠、內阻小、自放電率低、密封反應效率高等優點

產品特點：

高品質的原材料,確保自放電率低

采用緊裝配技術,具有優良的高倍率放電性能

防爆安全閥開閉閥性能卓越

電池密封可靠,無電解液滲漏

具有優異的循環性能和過放電恢復能力

電池內阻小,大電流放電性能好
